Zbiornik sprężonego powietrza jako bufor – jak jego rola zmienia się przy nierównomiernym poborze?

Jeżeli odbiorniki zużywają sprężone powietrze równomiernie, zbiornik może pełnić głównie funkcję stabilizującą. Sytuacja zmienia się, gdy w instalacji pracują siłowniki o dużej średnicy, wydmuchy, maszyny pakujące, sortery, obrabiarki albo urządzenia uruchamiane cyklicznie. Wtedy przez kilka lub kilkanaście sekund chwilowe zapotrzebowanie może być wielokrotnie większe od średniego poboru, a sam kompresor nie zdąży odpowiedzieć na zmianę obciążenia.

Właśnie w takim układzie pojemność zbiornika zaczyna mieć znaczenie praktyczne. Nie chodzi o „magazynowanie powietrza na zapas” w potocznym rozumieniu. Zbiornik ma dostarczyć odpowiednią ilość powietrza w krótkim okresie między wzrostem poboru a reakcją sprężarki, jednocześnie ograniczając spadek ciśnienia do poziomu, przy którym maszyna nadal pracuje prawidłowo. Za mały zbiornik nie wygładzi impulsu. Zbyt duży też nie rozwiąże problemu, jeśli źródłem kłopotów jest wąski przewód, zapchany filtr albo niewłaściwie ustawione ciśnienie robocze.

Pojemność zbiornika trzeba liczyć z impulsu poboru, a nie ze średniej zmiany

Najczęstszy błąd przy doborze zbiornika polega na patrzeniu wyłącznie na średnie zużycie sprężonego powietrza w m³/min. Dla kompresora ta wartość jest ważna, ale bufor dobiera się przede wszystkim do różnicy między chwilowym poborem a wydajnością źródła oraz do czasu trwania tej różnicy.

Przykład dobrze pokazuje skalę problemu. Załóżmy, że sprężarka może dostarczyć 5 m³/min, natomiast linia produkcyjna przez 15 sekund potrzebuje 8 m³/min. Brakuje więc chwilowo:

8 – 5 = 3 m³/min.

W ciągu 15 sekund, czyli 0,25 minuty, trzeba uzupełnić:

3 × 0,25 = 0,75 m³ powietrza odniesionego w przybliżeniu do ciśnienia atmosferycznego.

Jeżeli dopuszczamy podczas impulsu spadek ciśnienia w zbiorniku z 8 do 6,5 bar(g), różnica wynosi 1,5 bara. Przy uproszczonym, izotermicznym oszacowaniu użyteczna ilość „wolnego” powietrza wynosi w przybliżeniu:

Vpow. ≈ Vzb. × Δp / patm

Przyjmując ciśnienie atmosferyczne około 1 bar:

Vzb. ≈ 0,75 / 1,5 = 0,50 m³, czyli około 500 litrów.

To nie oznacza, że 500-litrowy zbiornik zawsze wystarczy w takiej instalacji. Obliczenie pokazuje pojemność teoretyczną dla konkretnego impulsu. W praktyce trzeba uwzględnić jeszcze spadki ciśnienia w przewodach, filtrach, osuszaczu, zaworach i szybkozłączach oraz margines roboczy.

Drugi przykład: zbiornik 1000 l pracujący między 9 a 7 bar(g) może oddać w takim uproszczeniu około:

1 m³ × 2 bar ≈ 2 m³ wolnego powietrza.

Jeżeli chwilowy deficyt wynosi 4 m³/min, zapas wystarczy na około:

2 / 4 = 0,5 min, czyli 30 sekund.

To jest właściwy sposób myślenia o buforze: nie „ile litrów powinien mieć zbiornik do kompresora 30 kW?”, lecz jaki deficyt przepływu trzeba pokryć, przez ile sekund i przy jakim dopuszczalnym spadku ciśnienia.

Przy pomiarach w zakładzie trzeba zanotować co najmniej:

• minimalne ciśnienie wymagane przez najbardziej wrażliwy odbiornik,

• ciśnienie przed rozpoczęciem impulsu,

• najniższe ciśnienie podczas impulsu,

• czas trwania zwiększonego poboru,

• wydajność sprężarki w warunkach rzeczywistych, najlepiej jako FAD – Free Air Delivery,

• chwilowy przepływ do odbiornika,

• spadek ciśnienia pomiędzy zbiornikiem a maszyną.

Szczególnie ostatnia pozycja bywa pomijana. Zdarza się, że w sprężarkowni jest stabilne 7,5 bara, a przy maszynie w chwili otwarcia dużego zaworu zostaje 5,8 bara. Dokładanie kolejnych 500 litrów do zbiornika głównego może wtedy dać niewiele, ponieważ ograniczeniem jest przepustowość sieci, nie ilość zgromadzonego powietrza.

Przy nierównym poborze lokalny zbiornik często działa lepiej niż podnoszenie ciśnienia całej instalacji

Gwałtowny pobór ma jeszcze jedną cechę: znaczenie ma miejsce, z którego powietrze musi dopłynąć. Jeżeli duży odbiornik znajduje się 100 metrów od sprężarkowni, a prowadzi do niego przewód o zbyt małej średnicy, główny zbiornik może być pełny, a maszyna i tak odczuje spadek ciśnienia.

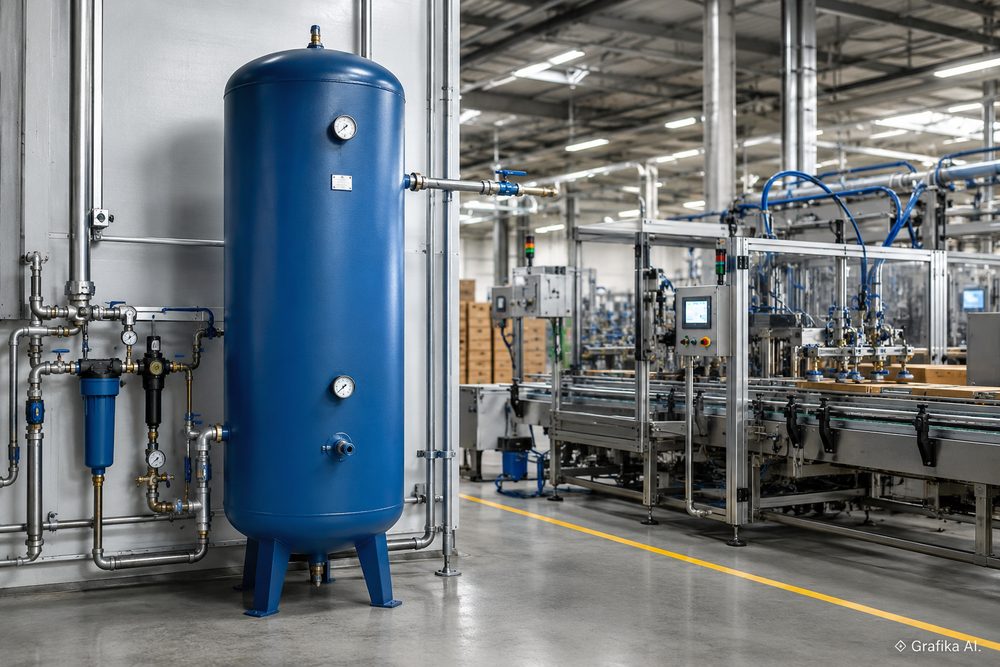

W takich przypadkach praktycznym rozwiązaniem jest lokalny zbiornik buforowy umieszczony możliwie blisko odbiornika impulsowego. Powietrze potrzebne podczas krótkiego cyklu nie musi wtedy w całości przepływać przez długi odcinek instalacji dokładnie w momencie największego zapotrzebowania. Sieć ma czas na spokojniejsze uzupełnienie zbiornika pomiędzy kolejnymi cyklami.

Typowy przykład to maszyna potrzebująca przez 2–3 sekundy bardzo dużego przepływu do przedmuchu albo szybkiego przesterowania kilku siłowników. Jeśli cykl powtarza się co 30 sekund, średnie zużycie może wyglądać zupełnie niewinnie. Problem pojawia się dopiero podczas krótkiego szczytu.

Zanim jednak zostanie zamówiony dodatkowy zbiornik, trzeba wykonać prosty test: zmierzyć ciśnienie jednocześnie przed odbiornikiem i w głównej magistrali podczas pełnego cyklu maszyny.

Jeżeli magistrala utrzymuje 7 bar, a przy odbiorniku występuje spadek do 5,5 bar, najpierw należy sprawdzić:

• średnicę przewodu zasilającego,

• długość i liczbę kolan,

• średnicę zaworów,

• szybkozłącza,

• filtry,

• reduktory ciśnienia,

• przewody elastyczne przy samej maszynie.

Małe szybkozłącze albo reduktor o niedostatecznym współczynniku przepływu potrafią zdławić instalację skuteczniej niż kilkadziesiąt metrów prawidłowo dobranej rury. To jeden z bardziej irytujących problemów w praktyce, bo przy braku poboru manometr pokazuje prawidłowe ciśnienie. Dopiero pomiar dynamiczny podczas pracy ujawnia ograniczenie.

Nie należy też automatycznie podnosić nastawy całego systemu z 7 do 8 lub 9 bar tylko dlatego, że jedna maszyna cierpi na spadki ciśnienia. Wyższe ciśnienie zwiększa obciążenie sprężarki, straty przez nieszczelności i ilość powietrza zużywanego przez odbiorniki nieposiadające skutecznej regulacji przepływu. Jeżeli przyczyną jest lokalne przewężenie, podniesienie ciśnienia maskuje problem zamiast go usuwać.

Lokalny bufor ma sens, gdy impuls jest krótki i pomiędzy kolejnymi cyklami pozostaje wystarczająco dużo czasu na jego ponowne napełnienie. Jeżeli odbiornik przez kilka minut stale potrzebuje więcej powietrza, niż produkuje sprężarka, żaden rozsądnie dobrany zbiornik nie rozwiąże problemu. Będzie tylko opóźniał moment spadku ciśnienia. W takim przypadku trzeba zwiększyć wydajność źródła albo ograniczyć pobór.

Większy bufor uspokaja sprężarkę, ale źle dobrany potrafi tylko przesunąć problem w czasie

Zbiornik wpływa nie tylko na zachowanie odbiorników. Zmienia również sposób pracy sprężarki.

Przy sprężarce stałoobrotowej mała pojemność instalacji oznacza często szybkie zmiany ciśnienia i częstsze przechodzenie maszyny pomiędzy obciążeniem a odciążeniem. Większy bufor wydłuża te okresy. Jest to korzystne zwłaszcza wtedy, gdy pobór powietrza ma charakter krótkich, powtarzalnych impulsów.

Nie należy jednak oczekiwać, że sam zbiornik naprawi źle dobraną sprężarkę. Jeżeli zakład średnio zużywa 9 m³/min, a sprężarka rzeczywiście dostarcza 7 m³/min, pojemność 500, 1000 czy nawet 5000 litrów jedynie określa, jak długo system będzie schodził z ciśnienia. Bilans nadal pozostaje ujemny.

Przy sprężarkach z regulacją prędkości obrotowej sytuacja jest nieco inna. Napęd VSD może reagować na zmiany zapotrzebowania, ale reakcja nie jest natychmiastowa. Bufor nadal pomaga ograniczyć szybkie wahania i pozwala regulatorowi pracować na spokojniejszym sygnale ciśnienia. Zbyt mały zbiornik może powodować nerwową regulację. Przesadnie duży zwiększa natomiast koszt instalacji, zajmuje miejsce i wydłuża czas napełniania systemu po rozruchu lub postoju serwisowym.

Drugim ograniczeniem jest kondensat. Powietrze schładzające się w zbiorniku oddaje wodę, dlatego dolna część zbiornika musi być skutecznie odwadniana. Ręczny zawór spustowy działa tylko wtedy, gdy ktoś rzeczywiście go obsługuje. W instalacji przemysłowej znacznie rozsądniejsze jest zastosowanie automatycznego spustu kondensatu, najlepiej bezstratnego. Zaniedbany odpływ oznacza wodę w zbiorniku, przyspieszoną korozję i przenoszenie wilgoci dalej do sieci.

Trzeba też sprawdzić samą konfigurację wyposażenia. Zbiornik powinien pracować w zakresie ciśnień przewidzianych przez producenta i mieć prawidłowo dobrane elementy bezpieczeństwa, w tym zawór bezpieczeństwa oraz wskazanie ciśnienia. Nie wolno podnosić nastaw systemu ponad dopuszczalne ciśnienie zbiornika tylko po to, żeby stworzyć większy zapas powietrza.

W Polsce dochodzą wymagania dotyczące dozoru technicznego urządzeń ciśnieniowych. Sposób kwalifikacji zależy m.in. od rodzaju zbiornika, jego pojemności, dopuszczalnego ciśnienia i sposobu zabudowy. Przed montażem używanego zbiornika albo rozbudową sprężarkowni trzeba sprawdzić dokumentację urządzenia i wymagany tryb dozoru, zamiast zakładać, że „zbiornik był już gdzieś używany, więc można go podłączyć”.

Dopiero po uporządkowaniu tych kwestii ma sens porównywanie wariantów: jednego dużego zbiornika w sprężarkowni, mniejszego zbiornika lokalnego albo rozwiązania mieszanego. W instalacjach z kilkoma mocnymi odbiornikami impulsowymi właśnie ostatni wariant często daje najlepszą kontrolę nad spadkami ciśnienia.

FAQ – najczęstsze pytania o zbiornik buforowy

Czy większy zbiornik zawsze zmniejszy spadki ciśnienia?
Nie. Jeżeli ciśnienie spada głównie za filtrem, reduktorem, szybkozłączem albo na przewodzie o niewystarczającej średnicy, większy zbiornik główny może praktycznie nie zmienić sytuacji przy maszynie. Najpierw trzeba zmierzyć ciśnienie po obu stronach podejrzanego elementu podczas maksymalnego przepływu.

Jak szybko oszacować potrzebną pojemność zbiornika?
Najpierw policz różnicę pomiędzy chwilowym poborem a dostępną wydajnością sprężarki. Pomnóż ją przez czas trwania impulsu. Otrzymane zapotrzebowanie na wolne powietrze podziel przez dopuszczalny spadek ciśnienia wyrażony w barach. Przykładowo deficyt 3 m³/min przez 15 sekund daje 0,75 m³ powietrza; przy dopuszczalnym spadku o 1,5 bara wychodzi około 0,5 m³, czyli 500 l pojemności teoretycznej.

Czy zbiornik 1000 l może zastąpić większą sprężarkę?
Tylko przy krótkotrwałych szczytach. Jeżeli pobór przez większość czasu przewyższa wydajność sprężarki, zbiornik jedynie opóźni spadek ciśnienia. Po opróżnieniu bufora system wróci do tego samego ujemnego bilansu.

Gdzie najlepiej zamontować dodatkowy zbiornik?
Jeżeli ma stabilizować cały system, zwykle pracuje przy sprężarkowni. Jeżeli ma obsłużyć krótki, intensywny impuls konkretnej maszyny, często skuteczniejsza jest lokalizacja blisko tego odbiornika, pod warunkiem że przewód zasilający jest w stanie uzupełnić zbiornik przed następnym cyklem.

Czy można dobrać zbiornik tylko na podstawie mocy kompresora w kW?
Nie. Moc silnika nie opisuje ani przebiegu poboru, ani dopuszczalnego spadku ciśnienia. Do obliczeń potrzebna jest rzeczywista wydajność sprężarki, najlepiej FAD, czas i wielkość chwilowego poboru oraz zakres ciśnienia roboczego.

Co sprawdzić jako pierwsze, gdy maszyna traci ciśnienie podczas cyklu?
Nie zaczynaj od zakupu większego zbiornika. Załóż dwa manometry lub rejestratory: jeden na magistrali, drugi bezpośrednio przy odbiorniku, i zmierz oba ciśnienia w czasie pełnego cyklu. Jeżeli spadek występuje głównie przy maszynie, usuń najpierw przewężenie instalacji. Jeżeli spada cała magistrala, dopiero wtedy licz wymagany bufor z deficytu przepływu i czasu trwania impulsu. To rozróżnienie powinno być pierwszą decyzją przed wydaniem pieniędzy na dodatkową pojemność.
